Bonsoir à tous,

Aprés presque quatre petites semaines, il serait assez bien de vous montrer l'avancement des travaux des diverses lignes au delà de la BV-P, d'une part la continuité de la secondaire, et d'autre, la construction de la boucle de retournement venant quand a elle de la future BV-S (gare qui n'est pas encore au menu du jour) dont cette boucle sera le terminus depuis la BV-F .

A ce jour, il va vous falloir vous montrer assez patient  pale , de la teneur des images qui vont suivre, car c'est assez technique en soi, moi-même, n'ayant aucune accroche de l'ordre de comment on était prisent ses images. Vu que je les aies reçues pas plus tard que dimanche en 16/02. Il va falloir suivre quitte à retourner en arriére pour comprendre leurs sens  Exclamation Exclamation

96, avancement des couples de soutien concernant la boucle de retournement (terminus) par des points rouges !
Le projet de Senlisien75 - Page 3 Img_2047

97, présentation de la bande de roulement de la boucle (flêche et points noirs)
Le projet de Senlisien75 - Page 3 Img_2049

98, mise en relation du coupon de jonction de la boucle (points noirs)
Le projet de Senlisien75 - Page 3 Img_2050

 Idea  à ce stade, le point vert vous révêle comment est maintenue la bande de roulement de l'hélicoïdale à voie unique en plus de la dite tige filetée, qui fixe celle-ci par 2 écrous de D8 + rondelles larges  pour indice!

 Idea  toutes les parties de roulement sont vissées et collées (colle à bois) et suivant le cas, réglées au niveau à bulles.

99, présentation définitive de la boucle ( p-bleu : couple unique à soutien assez juste // p-vert :  Wink  la "bubulle est bien au centre !! )
Le projet de Senlisien75 - Page 3 Img_2051

100, vue panoramique  Twisted Evil Twisted Evil
Le projet de Senlisien75 - Page 3 Img_2053

101, mise en soutien des tasseaux de rigidités pour la bande de roulement de la boucle de retournement
Le projet de Senlisien75 - Page 3 Img_2054

102, construction définitive des 3 spires de la ligne secondaire
Le projet de Senlisien75 - Page 3 Img_2055

103, visualisation sous un autre angle, et approche de la ligne de croisement (2 points rouges) dont nous allons le vérifier ensuite !!
Le projet de Senlisien75 - Page 3 Img_2056

104 Autre vue de la boucle de retournement en terminus !!!
Le projet de Senlisien75 - Page 3 Img_2057

105, visualisation de la ligne de croisement (qui sera sous tunnel), d'un côté !!
Le projet de Senlisien75 - Page 3 Img_2058

106, de l'autre côté (côté hélicoïdale), !!
Le projet de Senlisien75 - Page 3 Img_2059

 Shocked Cool , à ce stade là, la ligne secondaire, est pratiquement terminée, car il ne restera que la construction de la petite gare terminus en haute montagne, à finir, dont nous reprendrons cela lors d'un futur chapitre trés lointain  Exclamation Rolling Eyes Exclamation
Tout comme l'annexe vapeur, tout cela restera en attente, et donc, bref,  Wink , voici, ce qui nous améne comme premier projet de ce qui aboutira vers la ligne de parade, en pleine vallée !!!

107, premiére ébauche de notre pont Empire  Exclamation
Le projet de Senlisien75 - Page 3 Img_2060

108, autre visualisation et  Exclamation Question
Le projet de Senlisien75 - Page 3 Img_2061

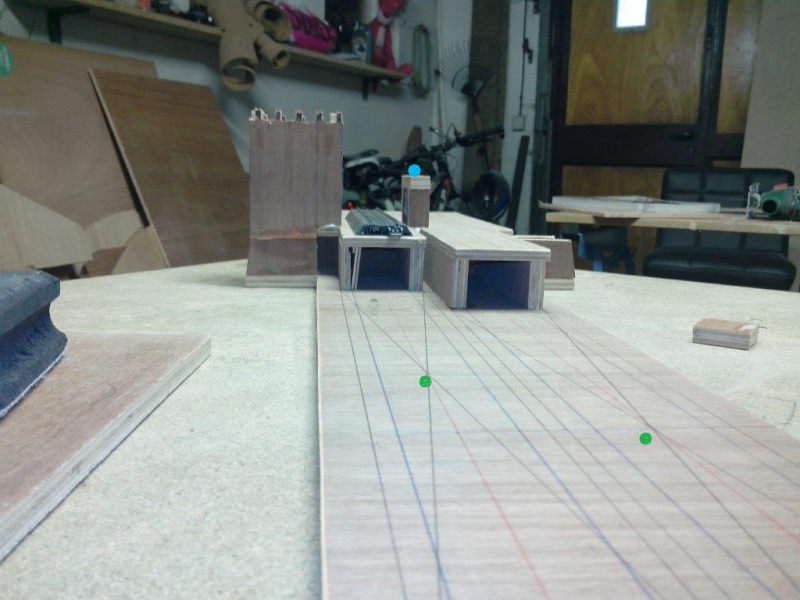

109, Que va-t-il y avoir aux points verts et sur le point bleu  Question  Question
Le projet de Senlisien75 - Page 3 Img_2062

110,  Smile  un tiers de l'énigme,  voici  Twisted Evil
Le projet de Senlisien75 - Page 3 Img_2063

111, Que va-t-il y avoir sur les piedestals  Question Question
Le projet de Senlisien75 - Page 3 Img_2064

112, mise en chantier d'approche du pont Empire, avant son habillage sous imitation vieille pierre qui sera sous retard patiner !!
Le projet de Senlisien75 - Page 3 Img_2065

Le projet de Senlisien75 - Page 3 37,

Ce qui nous améne, à une petite interlude, histoire, de changer de théme, et de vous dire au-revoir, pour une prochaine fois, d'ici, quelques semaines, voir, le mois, car la disponibilité de notre ami, est assez prise, en ces prochaines semaines, et donc, votre menuisier se tournera vers d'autres cieux de construction modélistique, dans le plus grand secret ....  Wink

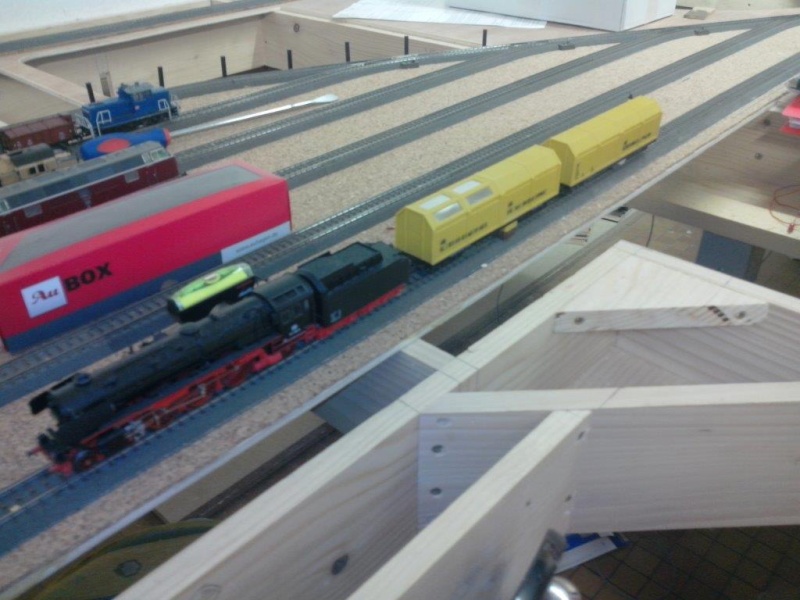

Mais avant, je vous montre, le dispositif de nettoyage haut en couleur de notre ami, qui fonctionne à merveille, lors de ses premiers essais,  scratch  mais avis que vu l'encrassement du réseau, à fort teneur de sciure sous pas mal de couche, se serait plutôt un dispositif de chasse-sciure (pour ne pas dire neige), qu'il lui aurait fallu  Exclamation Razz Exclamation ...

113, Lux pour vous servir, (remarquer, il porte bien leur nom  pale , bonjour le prix de revient !!)
Le projet de Senlisien75 - Page 3 Img_2066

Sur tout ceci, méditer à l'intrigue du pont Empire, excellente soirée à tous, et à trés bientôt ......
Le projet de Senlisien75 - Page 3 02


Dernière édition par Chris . . . . . le Dim 16 Mar - 20:44, édité 1 fois
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Chris . . . . . le Sam 8 Mar - 14:03

bonjour_bonjour,

une petite visite, sur le pouce !!! Car Le projet de Senlisien75 - Page 3 13notre protagoniste, ne daigne pas conter fleurette, de sa maquette haute en couleur, autant se Le projet de Senlisien75 - Page 3 16 que d'espérer voir le loup sortir du bois ...

Le projet de Senlisien75 - Page 3 2, il faut tout faire, ici  Rolling Eyes ...

114 face avant (enfin tout dépend de quel côté on se place !! Smile )
Le projet de Senlisien75 - Page 3 Img_4939

115 face arriére
Le projet de Senlisien75 - Page 3 Img_4940

116 l'ensemble !!
Le projet de Senlisien75 - Page 3 Img_5010

Le projet de Senlisien75 - Page 3 04, quand au reste, et de son implantation sur le réseau, il vous faudra attendre les photos, dans quelques semaines accompagnées d'autres sur l'avancement puisque nous en sommes sur la double hélicoïdales enchevêtées l'une dans l'autre .

Le projet de Senlisien75 - Page 3 02...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Montage cadre 9 iéme série ...

Message  Chris . . . . . le Dim 16 Mar - 20:24

Bonsoir à tous,

 Wink , se sera une mini série pour cette fois, vu l'absentéisme de notre fervent modéliste pour raison personnelle, le degré de la construction s'en est trouvée ...  silent ... Forcément . Mais notre menuisier n'est pas allé bronzer vers quelques cocotiers malheureusement  Rolling Eyes . Alors pour vous remettre un peu sur ce réseau en construction, nous allons vous parler de notre pont-Empire et de sa situation en lieu et place !!!

115 notre pont tel qu'il va se présenter
Le projet de Senlisien75 - Page 3 Img_2067

116 en vue approchée
Le projet de Senlisien75 - Page 3 Img_2068

117  Shocked  encore plus prés !! (côté gauche)
Le projet de Senlisien75 - Page 3 Img_2069

118  Shocked  "Idem" (côté droit .. pale Embarassed  l'image)
Le projet de Senlisien75 - Page 3 Img_2070

119 vue de perspective avec ses pont-cages
Le projet de Senlisien75 - Page 3 Img_2071

120 autre vue !!
Le projet de Senlisien75 - Page 3 Img_2072

Tout ceci pour arriver à celà, mais,  Suspect Questionscratch, aprés maintes réflexions et de visualisations, je ne pense pas que l'arête accidentée plongeante (X? rouge) restera ainsi, car, pour vous expliquer le déroulement de l'histoire, il est prévu en haut (fléche bleu) un viaduc à arches partant de là et allant jusqu'à la boucle de retournement terminus (voir 8 iémes séries). Hors ce fameux viaduc culmine à 640 du plancher des vaches, par rapport au pont Empire qui lui n'est qu'à 290 du même plancher !!
Plus j'y pense, plus je pense faire une pente plus douce afin d'y noyer au moins une arche sinon deux !! Sans compter qu'il y aura plus de clarté autour du Pont Empire.... à méditer  study

121 vue de situation
Le projet de Senlisien75 - Page 3 Img_2073

Enfin à ce stade, il sera encore opportun d'arranger cela, et pour l'heure, cela nous améne à nos chéres hélicoidales enchevêtrées, l'une fausse et l'autre réelle, de notre maquette, et pour vous dire ""Le projet de Senlisien75 - Page 3 04"", je vous laisse réfléchir sur ses deux images, dont nous reparlerons trés bientôt ...

122 premiére pierre  Smile
Le projet de Senlisien75 - Page 3 Img_2074

123 autre vue ...
Le projet de Senlisien75 - Page 3 Img_2075

Le projet de Senlisien75 - Page 3 03...

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Papy60 le Dim 16 Mar - 21:54

Bonsoir,

Ce pont est magnifique ! Il serait effectivement dommage qu'il soit écrasé par le relief et par une 2ème oeuvre d'art plus imposante. c'est toujours le problème d'une superposition de grands travaux sur le papier. Souvent les volumes nous obligent à des compromis entre le rêve et la réalité.

Toujours est-il que sauf pour les pros de la 3D (et encore) c'est sur le terrain et en avançant dans la construction que les incohérences nous sautent aux yeux.
Je souhaite toutefois qu'après quelques rectifications ce réseau gigantesque soit lui même une oeuvre d'art, et je n'en doute pas !  Very Happy  Very Happy  Very Happy  Very Happy

Bonne continuation !   cheers   cheers

Cordialement

Papy60
Membre

Messages : 103
Date d'inscription : 04/11/2013
Age : 69
Localisation : Oise

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  lekelek le Sam 22 Mar - 12:21

effectivement super le pont

et l'encaissement sera aussi je pense trop fermé déjà que sur la gauche (des photos) les voies du niveau supérieur sont très proche!
lekelek
lekelek
Membre

Messages : 343
Date d'inscription : 22/10/2013
Age : 33
Localisation : valliguieres gard (30)

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Montage cadre 10 iéme série ...

Message  Chris . . . . . le Mer 20 Aoû - 17:48

Bonjour à tous,

 pale pale ... ... ... Aprés quelques longs mois, hélas,  scratch  hé oui !! Cinq longs mois, de pénitence, d'arrêt, de reprise, ""et re-arrêt, et, et, re-reprise  jocolor "", nous sommes arrivés à un stade, où tout reste à faire, où tout reste à réfléchir   Rolling Eyes Rolling Eyes  ...

L'histoire se répéte, mais nous en sommes encore loin, de voir de distinguer le bout du tunnel, de cet emblématique construction, mais que d'épreuves, d'émerveillement, quand on y pense, quand on recule, et que l'on distingue le long scénario, !!! C'est quand même du sport , je vous le dit !!!  Mais on sourit de s'apercevoir que cela fonctionne toujours ...

Nous nous étions arrêtés sur les hélicoïdales doubles, (question photo), alors, nous allons vous montrer ce qu'il est arrivé de ceci, ou cela  Wink  .

124 Nos chéres jumelles ( Shocked enfin cela dépend du comment )
Le projet de Senlisien75 - Page 3 Img_2010

Expertive de l'image :

-- points rouge : Hélicoïdale réelle
-- points bleu : fausse hélicoïdale *
-- points vert : ce montage va disparaître par la suite, car notre chef des travaux s'est vu changer d'idée du cour des lignes de parades, ce qui n'est pas du tout de mes préfèrences, car qui dit changement dit emmerdement caractérisé !!!  Rolling Eyes (On travaille à l'aveuglete, puisque l'on ne peut plus suivre le plan de base !!!)
-- vous vous apercevez sur le haut de la photo, qu'un poster de décor à été mis en place !! Il cours sur + de 5,00 m de long !!!
-- * : pourquoi fausse ? Quand nous serons à la démarche de la décoration les entrées de tunnels vous feront croire, qu'il y a 2 hélicoïdales en relation !!!

125 autres vues différentes (2)
Le projet de Senlisien75 - Page 3 Img_2011

126 *
Le projet de Senlisien75 - Page 3 Img_2012

* : la croix rouge, vous avertit que ce couple va bientôt changer de perspective, par la suite dans cette série ......... regardez bien  Exclamation

A ce stade, nous allons vous montrer en avant premiére, ce qu'il va arriver par la suite et ensuiite nous allons développer ce casse-tête  pale ...

127 et voilou  Smile
Le projet de Senlisien75 - Page 3 Img_1810

128 mise en situation des couples de soutiens des voies supérieures, et de la rampe au sortie de la fausse hélicoïdale !!
Le projet de Senlisien75 - Page 3 Img_1811

-- point noir = rampe montante
-- point vert = hauteur de 640 mm au rapport du niveau 0 (BV-F)

129 suite de l'étude
Le projet de Senlisien75 - Page 3 Img_1812

-- points rouge = fixation des renforts de couple à angle droit pour le soutien d'un autre couple en altitude !

130 situation des futurs lignes de parades ...
Le projet de Senlisien75 - Page 3 Img_1813

-- points bleu et n° 1 & 2 = voie de parade
-- points vert = future riviére de montagne

131 mise en situation du pont enjambant notre riviére
Le projet de Senlisien75 - Page 3 Img_1814

132 mise en situation de la future ligne de parade de la sortie du pont Empire
Le projet de Senlisien75 - Page 3 Img_1911

point rouge = géographie rabotée afin de donner plus de clarté au pont Empire
points rose = entaille future afin de supporter un viaduc en pierre de + 2, 00 m
points gris & croix = avancement de l'infra grillagée pour une représentation de montagne (tasseaux)

Ce qui améne, à faire un point d'interlude, et de visualiser l'effet du pont et des entrées de galerie au sortie de la BV-P ...  Wink

133 Esthétiquement parlant ou pas  Suspect  Question
Le projet de Senlisien75 - Page 3 Img_1815

134
Le projet de Senlisien75 - Page 3 Img_1816

135 mise en situation de la future ligne de parade n° 1 (suite)
Le projet de Senlisien75 - Page 3 Img_1912

136 un panor... Wink
Le projet de Senlisien75 - Page 3 Img_1913

137 mise en situation de la seconde ligne de parade, qui débouchera quand a elle d'un futur tunnel à cet endroit !!
Le projet de Senlisien75 - Page 3 Img_1914

138 mise en situation provisoire, (pour calcul de longueur d'un pont de passage de voies), et amorçage vers l'hélicoïdale réelle !
Le projet de Senlisien75 - Page 3 Img_1915

139 visualisation des 2 lignes de parades ...
Le projet de Senlisien75 - Page 3 Img_1916

140 vue arriére ( Neutral  oups !! image un peu flou ...)
Le projet de Senlisien75 - Page 3 Img_1917

141 situation emblématique ... Smile
Le projet de Senlisien75 - Page 3 Img_1918

Et bien, voili_voilou, se sera tout pour aujourd'hui... Je ne vous cache pas, que l'évolution suit son cour, car l'ébauche de la BV-Secondaire en alitude est presque terminée, que l'évolution du réseau est arrivé à la longue construction du viaduc qui lui, va surplombé tous ce que vous avez pu visualisé jusqu'à maintenant, mais c'est une autre histoire, et se sera cette suite, que vous verrez prochainement...
Aprés ma foi,  pale Shocked , il nous restera tant à faire, comme par exemple, la ligne secondaire, et son village alpin en terminus, l 'entrepot à locomotive et son pont tournant !!! Et bien d'autres choses ........... Twisted Evil Twisted Evil

A bientôt pour de prochaines aventures modélistiques ...

Cdt
Chris .....

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Chris . . . . . le Dim 31 Aoû - 10:36

Le projet de Senlisien75 - Page 3 C003--Le projet de Senlisien75 - Page 3 C007

Y aurait-il quelque chose qui ne passe plus, sur ce réseau, vu les maigres visites du moment ??

Expliquez, dîtes quelque chose, on arrangera cela Wink

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Zadig95 le Ven 24 Oct - 12:45

Je suis juste impressionné (le mot est faible) par l'ampleur du travail accompli.
Zadig95
Zadig95
Membre

Messages : 56
Date d'inscription : 24/10/2014
Age : 59
Localisation : Val d'Oise

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Chris . . . . . le Ven 24 Oct - 13:18

Zadig95 a écrit:Je suis juste impressionné (le mot est faible) par l'ampleur du travail accompli.

... et ce n'est que la face cachée car nous en sommes un peu plus loin actuellement ... Si l'envie se fait sentir, il me serait possible de demander une visite auprés de son propriétaire ... Smile de quelques instances cordiales ....

en bon voisinage ...

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Montage cadre 11 iéme série ...

Message  Chris . . . . . le Jeu 25 Déc - 15:29

Bonjour à tous ,

Tous d'abord, je vous souhaite "renouvelé ici !!"  santa  Joyeux Noël santa  ...... cherry

Ensuite ma foi, et bien jour pour jour, nous sommes le 25 décembre 2014, et il s'est passé trois mois, depuis ma derniére intervention ici sur ce post Embarassed , hé oui !!!  Les jours passent et ne se ressemblent pas et malheureusement, nous n'en sommes pas encore à la séquence définitive de ce réseau qui n'en finit pas, de ces moments où je me demande où j'en suis, de ce p...... de tunnel qui ne débouche pas, d'ailleurs je me demande si, il va déboucher un jour Shocked .

Notre protagoniste en herbe grasse, ne daigne pas beaucoup, y mettre ses patounes dans l'écriture, bien-sûr, on s'attend toujours à la même histoire de: je n'ai pas le temps, je suis occupé Mad .... Rolling Eyes  Ben voyons ....  Le projet de Senlisien75 - Page 3 1
Franchement, c'est quand même son hobby .............enfin Le projet de Senlisien75 - Page 3 01....

Alors, bon, bref !!  Votre serviteur, se voit d'être toujours à la tâche, comme il se doit, en train, de préparer les fondations de ce qu'on va appeler le viaduc du bout du monde avec toutes les péripéties qui vont arrivées.... SS blague Suspect

142
Le projet de Senlisien75 - Page 3 Img_1919

Trou de serrure  Exclamation  Smile  Exclamation
point noir :  situation d'hauteur de où va arriver le viaduc (en haut Wink  du tasseau ....
143
Le projet de Senlisien75 - Page 3 Img_1920

Ebauche de notre future BV-S au sorti de la seconde hélicoïdale (identique à la 1ére en R4/R5)...
144
Le projet de Senlisien75 - Page 3 Img_1921

Vu de la sortie de la BV-S
145
Le projet de Senlisien75 - Page 3 Img_1922

Visualisation (pano) de l'ensemble brute sous :
-- fléche noire : viaduc en état brute de conception
-- point rouge : amenée provisoire des jonctions gare et viaduc courbe vers la boucle de retournement plus loin !!
-- point bleu  : Exclamation Exclamation   changement évolutive à venir ...
146
Le projet de Senlisien75 - Page 3 Img_1923

Simple mise en relation de la sortie de la BV-S et du speudo viaduc au sorti du PN ... (constatation de niveau)
147
Le projet de Senlisien75 - Page 3 Img_1924

Vues d'ensembles
148
Le projet de Senlisien75 - Page 3 Img_1925

149
Le projet de Senlisien75 - Page 3 Img_1926

Sans avoir les chevilles qui enflent, çà à l'air d'être de niveau en rapport au poster pour une premiére ébauche !!!
150
Le projet de Senlisien75 - Page 3 Img_1927

A ce stade, nous allons vous mettre une série panoramique, d'arrivée des travaux, et de vous faire constater un peu cette monumentale entreprise, de qui a été entrepris depuis le temps !!!  A vos mirettes Exclamation Exclamation

151
Le projet de Senlisien75 - Page 3 Img_1928

152
Le projet de Senlisien75 - Page 3 Img_1929

153
Le projet de Senlisien75 - Page 3 Img_1930

154
Le projet de Senlisien75 - Page 3 Img_1931

155
Le projet de Senlisien75 - Page 3 Img_1932

156
Le projet de Senlisien75 - Page 3 Img_1933

157
Le projet de Senlisien75 - Page 3 Img_1934

EN PAUSE Exclamation Exclamation Exclamation .....

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  lekelek le Jeu 25 Déc - 16:24

c'est une vrai usine a gaz !!!

une fois le relief crée et les voie masqué cela sera bien plus parlant mais là .... scratch
lekelek
lekelek
Membre

Messages : 343
Date d'inscription : 22/10/2013
Age : 33
Localisation : valliguieres gard (30)

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Suite du 11 iéme ....

Message  Chris . . . . . le Jeu 25 Déc - 17:07

Shocked Shocked

Tiens !!!!!!!!! Mais qu'est-ce que c'est, ne serait-ce pas notre viaduc courbe dans sa construction ....Question   Et bien au moins vous verrez que l'on ne s'amuse pas, à faire des maquettes Exclamation Smile

158
Le projet de Senlisien75 - Page 3 Img_2013

159
Le projet de Senlisien75 - Page 3 Img_2014

160
Le projet de Senlisien75 - Page 3 Img_2015

Suspect je ne sais si la seconde partie sera photographiée de la même maniére.... Sait-on jamais  Exclamation  Question
161
Le projet de Senlisien75 - Page 3 Img_2016

A ce stade, la photo suivante vous montre 'en ébauche', ce que cela peut donner dans l'ensemble du réseau !!!
162
Le projet de Senlisien75 - Page 3 Img_2017

Passage plus sérieux du second viaduc en cours de construction !!
-- petit & gros points rouge : pieds brute et renfort de viaduc !!!
163
Le projet de Senlisien75 - Page 3 Img_2018

Autre vue ...
164
Le projet de Senlisien75 - Page 3 Img_2019

affraid notre galerie double a émigré ailleurs, sans compter qu'elle est entrée comme une lettre à la boîte, c'est pour dire, et c'est assez clean comme atmosphére !!
165
Le projet de Senlisien75 - Page 3 Img_2020

A ce sujet, cette vue, (au point vert) est de vous montrer, (( cela ne se voit pas sur la photo)), que le pied par lui même, est légérement de biais, car le couple derriére lui, "à sa droite et en bas" gêne !! Une coupe a été faite afin d'orienter plus vertical le dit pied !! Il en résulte un plus grand espace entre ce pied et la tour du pont empire !!
166
Le projet de Senlisien75 - Page 3 Img_2021

Autre scéne, autre lieu, autre pont !!! Cool
167
Le projet de Senlisien75 - Page 3 Img_2022

Ce qui nous améne à ceci, la réalisation du viaduc droit seconde partie emblématique de ce réseau !!
168
Le projet de Senlisien75 - Page 3 Img_0025

autre vue
169
Le projet de Senlisien75 - Page 3 Img_0026

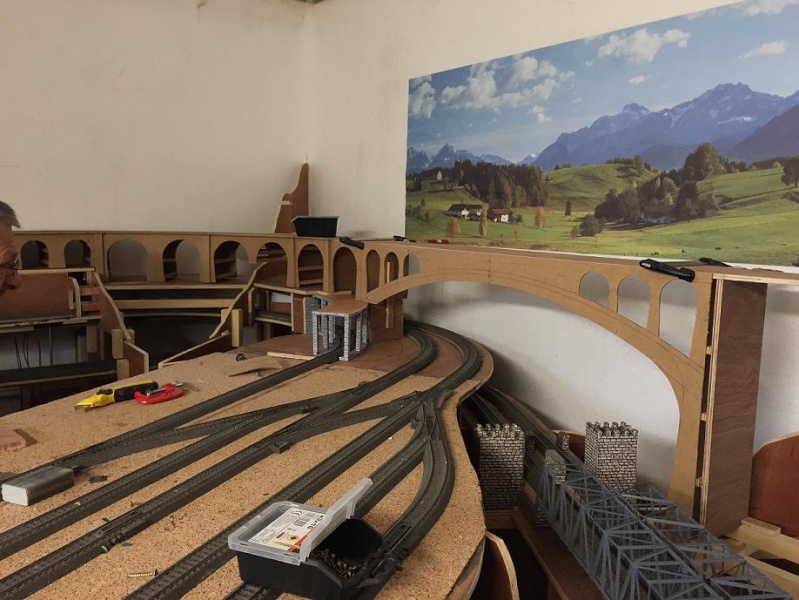

Finalisation compléte brute !!
170
Le projet de Senlisien75 - Page 3 Img_0027

Vue générale !
171
Le projet de Senlisien75 - Page 3 Img_0028

Autre vue ...
172
Le projet de Senlisien75 - Page 3 Img_0029

Approchement de la scéne !!
173
Le projet de Senlisien75 - Page 3 Img_0030

Smile un peu plus !!!
174
Le projet de Senlisien75 - Page 3 Img_0031

Vue de droite du "séjourné" !!
175
Le projet de Senlisien75 - Page 3 Img_0032

Smile Ceci vous dit-il quelque chose Question  "Oui // Non" (>> voir sujet décor rubrique idoine !!), Enfin en voici son intégration !!!
176
Le projet de Senlisien75 - Page 3 Img_0110

A cette heure, l'autre partie de ce viaduc est partie se faire habiller, durant les vacances de fin d'nnées !!! et dés lors nous reprendrons les investigations modélistiques en 2015 !!!
Rolling Eyes  et je ne vous cache pas, que nous n'en sommes pas encore au bout !!! Peut-être à la mi de la l'année nouvelle courant juillet-Août Shocked ........

Voili_voilou !!!

à bientôt ....... Le projet de Senlisien75 - Page 3 02

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Chris . . . . . le Jeu 25 Déc - 17:24

lekelek a écrit:c'est une vrai usine a gaz !!!

une fois le relief crée et les voie masqué cela sera bien plus parlant mais là .... scratch

Usine à gaz !!!! Shocked

tu n'es pas loin de la vérité !!! Smile .... Quand au relief, disont que quand le grillage à moustique sera posé intégralement partout, la figure du réseau aura une autre gueule !!! Twisted Evil ....

On distinguera beaucoup moins les voies de partout, se sera l'ére des nuances grises de l'aluminium !!! Smile .... Mais à ce compte là, Moi _itou, je ne serais plus là, pour faire !!! Allez jusqu'à la pose du grillage, se sera encore raisonnable, mais ensuite quand l'heure de la déco sera au firmament, notre illustre mettra la main à la patte, car cela ne sera plus ma partie !!! Evil or Very Mad

Faire, construire une infrastructure, c'est facile, réparer transformer, changer, adapter, s'est dans mes cordes !!! Mais, embellir une décoration au plâtre, et j'en passe, une fois posé, sculter, arrangé à la bédane, il n'est pas d'idée de vouloir transformer !! là !! Tu casse tout et tu recommences !! Enfin la déco je m'entends !! Et là ce n'est pas ma tasse de thé !! Les goùts sont dans chacun d'entre nous !! Donc, c'est tout vu !!!

Et voilou !!!!!!!!!

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Montage cadre 12 iéme série ...

Message  Chris . . . . . le Sam 18 Avr - 11:55

bonjour bonjour,

Aprés moultes & moultes  pale jours d'absentéîsmes sur notre sujet de construction d'une conception montante  Rolling Eyes, nous allons essayer de vous montrer quelque chose de nouveau sur .....

Le projet de Senlisien75 - Page 3 Gag10

Non !?  Shocked (Pffff, si on ne peut plus rigoler !!!)

Bon ! Est-ce que cela vous parle ? Pour ceux-ce qui auront perdu la mémoire en cours  ( voir Aménagement d'un viaduc "" Astuces // Décor // Savoir "" ), voici quelques images sur le fond de notre viaduc droit en scénario de construction...

177 vue de dessus (mise en place des trottoirs qui supporteront les murets par la suite)

Le projet de Senlisien75 - Page 3 Img_0110

178 visualisation des plaquettes de soutien pour les voutes....

Le projet de Senlisien75 - Page 3 Img_0111

179 Idem pour les voutes du Séjourné ...

Le projet de Senlisien75 - Page 3 Img_0112

180 & 181 Vue de dessous de ce dernier ....

Le projet de Senlisien75 - Page 3 Img_0113

Le projet de Senlisien75 - Page 3 Img_0114

182 Visualisation des grandes arches au delà du séjourné ...

Le projet de Senlisien75 - Page 3 Img_0115

Ce qui va nous amener à vous montrer, les premiéres photos d'ébauches d'une future proposition de décoration des fondations. A savoir la pose du grillage à moustique, qui soutiendra soit des bandes plâtrées soit carrément le plâtre de paris au sens propre du terme. Ici sur cette photo, vous vous apercevez que la décoration de l'entrée de tunnel avec voute intérieure à été posé afin que ce dernier (grillage) épouse le futur relief demandé....

183

Le projet de Senlisien75 - Page 3 Img_0116

184 dans la même ligne notre angle du fond (voir photo n° 171) s'octroie d'une parcelle de grillage également ...

Le projet de Senlisien75 - Page 3 Img_0117

185 vue sur la jonction des 2 parties grillagées, afin de comblée la courbe descendante des voies ...

Le projet de Senlisien75 - Page 3 Img_0118

A cette fin, une visualisation de notre viaduc enfin terminé d'une longueur hors tout de 3900 mm  a fini par se poser sur notre réseau d'une façon assez définitive , je pense !!! "Ouf !!"...

186 1ére vue

Le projet de Senlisien75 - Page 3 Img_0119

187 autre vue ...

Le projet de Senlisien75 - Page 3 Img_0120

188 A juste titre cette photo vous dévoile, le mur de soutainement sous arche bouchée de la ligne secondaire en deçà de la ligne double supérieure...

Le projet de Senlisien75 - Page 3 Img_0121

A ce stade, les photos suivantes vont vous dévoiler, le positionnement de notre viaduc sur le "tarmac" de notre réseau, sa position, sa situation, et le certain "désigner" qu'il procure dans ce décor brut de cette installation ....

189

Le projet de Senlisien75 - Page 3 Img_0122

190

Le projet de Senlisien75 - Page 3 Img_0123

191

Le projet de Senlisien75 - Page 3 Img_0124

192

Le projet de Senlisien75 - Page 3 Img_0210

193

Le projet de Senlisien75 - Page 3 Img_0125

194 visualisation des fondations de soutien du viaduc ...

Le projet de Senlisien75 - Page 3 Img_0126

195 détails des deux arches de surveillance d'entretien ....

Le projet de Senlisien75 - Page 3 Img_0211

196 Vue de détail (De notre Artisan spécialisée Passions Loisirs Modélismes...), concernant les échelles....

Le projet de Senlisien75 - Page 3 Img_0212

Concernant ce fastigieux travail de conception d'un viaduc nous allons poursuivre, quelques petits travaux d'embellissements, vu qu'il y en a un nombre assez conséquent à faire. Par ces petits montages, de temps en temps, quelques photos sortiront de l'ordinaire, comme par exemple ceci ci-dessous ....

197 conception de l'entrée de tunnel double-courbe "voie de parade" 1er stade ...

Le projet de Senlisien75 - Page 3 Img_0213

198 autre vue ...

Le projet de Senlisien75 - Page 3 Img_0214

Voilà, nous sommes arrivés à la fin de cette douziéme série, qui va nous amener, au seuil d'une nouvelle construction qu'est le dépot vapeur, son pont tournant et ses rotondes ainsi que ses installations ... Mais cette partie s'est vu au regard d'une concertation à l'unanimité vue d'un remaniement complet, et d'un changement cathégorique de lieu de séjour !!!

199 Nouvelle étape du plan d'origine de notre réseau concernant le dépot vapeur & de la ligne secondaire ....

Le projet de Senlisien75 - Page 3 Numyri10

200 1ére photo de positionnement ...

Le projet de Senlisien75 - Page 3 Img_0215

Mes amis, mes chers lecteurs, je vous dis à trés bientôt pour une treiziéme série qui verra le jour, dans quelques mois ............

à bientôt ...
Chris .....


_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  lekelek le Dim 19 Avr - 7:30

salut

belle réalisation que ce viaduc!

il va très bien avec les mur de soutènement.

petite question sur la photo 192, la double courbe au pied du pilier n'est pas trop proche pour les longues voiture?

bonne continuation.
lekelek
lekelek
Membre

Messages : 343
Date d'inscription : 22/10/2013
Age : 33
Localisation : valliguieres gard (30)

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Chris . . . . . le Dim 19 Avr - 9:17

lekelek a écrit:

..... petite question sur la photo 192, la double courbe au pied du pilier n'est pas trop proche pour les longues voiture?
.

bonjour Vincent,

la voiture (bleu / beige) que tu vois avant ce dernier, fait 27 cm. Elle passe trés bien (déb: 1,5 cm) au pied du viaduc, à ce titre une voiture de 28 et + passe également avec un débattement de +/- 0,5 cm... (( voir croquis ci-dessous ))

J'avais lors de la mise en place brute du viaduc, j'avais veillé à cela, sans compter que le coupon utilisé est un R = 579,3 (R4) et d'autre part elle est balastée ce qui t'améne la voie à 10 mm dans l'intérieure du coupon !!
Pour être plus clair, la file de rail est à ~ 3 cm et quelques du pied du pilier ...  La photo est trompeuse pour l'observateur !

Le projet de Senlisien75 - Page 3 11:  Le n° inscrit pour chaque photo est toujours placé en haut pour cette derniére !! Donc pour l'objet de ta question s'était la n° 191 .....

bonne journée ... Wink

Le projet de Senlisien75 - Page 3 Numyri11

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  yves godfroid le Mar 26 Mai - 22:52

Sacré travail ! Impatient de voir la suite . Shocked

yves godfroid
Membre

Messages : 3
Date d'inscription : 25/05/2015
Age : 58
Localisation : Hainaut , Belgique

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Chris . . . . . le Mer 27 Mai - 14:32

Bonjour Yves,


Pour l'heure, les statuts actuels, ne nous permettent pas encore à divulguer quelques clichets qui d'ailleurs sont encore dans le numérique de notre proprio, mais, l'investigateur que je suis, peut se permettre de te dire, que la petite gare terminus est terminée, (niveau voie), que la rampe d'amener au dépot vapeur est 3/4 terminée, et donc, qu'un chantier assez compliqué va démarrer, concernant ce haut-plateau du service à vapeur !


pale disposition assez  mal située, pour implanter un dépot vapeur à cet endroit... Il aurait mieux valu l'entreprendre au moment où l'hélicoïdale était en construction, et que la grande gare n'était pas encore structurée ... Car pour l'accés .... C'est bonjour l'angoisse .... Sad

Alors patience ....

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  yves godfroid le Mer 27 Mai - 14:39

Bonjour Chris . Super travail . Et ce viaduc ! Smile

yves godfroid
Membre

Messages : 3
Date d'inscription : 25/05/2015
Age : 58
Localisation : Hainaut , Belgique

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Chris . . . . . le Mer 27 Mai - 14:53

Hello "gentleman",

Oui_oui, assez remarquable, je dois dire, on s'imagine pas comme çà par photos, mais de visu, l'atmosphére en est tout autrement !!! C'est qu'il y a eu du chemin de fait depuis le début, et on s'émerveille d'en être là !!

Tu veux dire, Question par ce viaduc ....

Si c'est concernant son infra, c'est un sacré morceau, 3900, mais il y a toujours mieux, car je m'auto-critique tout seul, j'aurai pu y faire les pierres de voutes pour chaque arche, (quand tu y es, tu n'y penses pas, mais c'est aprés !), J'ai déjà vu certains viaducs en photographie, dont cela n'existe pas, mais bon, tout çà c'est sorti de ma tête, alors ??  Le proprio est positif, (il n'en demandait pas tant), alors moi aussi ....

Le tout c'est de rester à l'écoute de celui qui eset en demande ... Aprés, c'est l'habitude ... et l'expérience ... Quand tu as eu un bon professeur, cela ne peut-être que correct !!!

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  lulu67340 le Mar 23 Aoû - 5:10

Et depuis... Plus rien??
lulu67340
lulu67340
Inscrit

Messages : 111
Date d'inscription : 09/12/2013
Localisation : Bas-Rhin

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Chris . . . . . le Dim 2 Oct - 9:19

lulu67340 a écrit:Et depuis... Plus rien??


Smile Depuis, est un mot, patience en est un autre, la construction se poursuit, au gré des photographies prisent par le propriétaire, beaucoup de choses ont évolué, mais la hargne, n'y ai plus, because !? De graves problèmes de santé, ont fait que, j'ai frôlé le trépas, d'un peu trop prés, hélas...

Je n'ai jamais été pour le silence, et malheureusement, ce défaut m'a coûté assez cher. Informé, entretenir un forum, n'est bon que si ses membres le suivent, hors, beaucoup ont tourné le dos, à leur soi-disant, émoustillante parole Rolling Eyes J'ai fini par baisser les bras. Point. Quand au forum par lui même, il finira par fermer ses portes.

CQFD... Suspect

_________________
Cordialement
Christian


Chronologie

-- Concepteur // Contructeur tous réseaux (Toutes échelles) ...
-- Ex-Monteur Digital (ancien protocole Märklin) ...
-- Märklin Ho voie K ...
-- Mn protocole I & II (6021 et ses dérivés 6035 / 36 / 40 / 43 / 51 / 70 / Etc ...) ...
Chris . . . . .
Chris . . . . .
Admin

Messages : 626
Date d'inscription : 07/10/2013
Age : 57
Localisation : Sud-ouest ...Mildiou !

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  epierre le Mer 31 Mai - 16:30

la patte du maître ! et en plus en voie C !

epierre
Membre

Messages : 9
Date d'inscription : 23/10/2013
Age : 44
Localisation : Île-de-France

Revenir en haut Aller en bas

Le projet de Senlisien75 - Page 3 Empty Re: Le projet de Senlisien75

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
